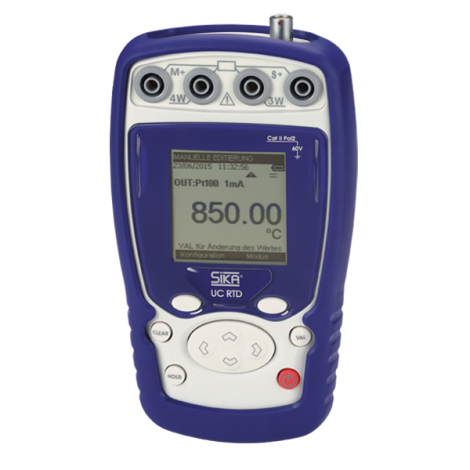

Dirençli termometreler için tek işlevli proses kalibratörü Tip UC RTD.2



Çok işlevli ekran
Arkadan aydınlatmalı çok işlevli ekran, tüm ayarların yanı sıra giriş ve çıkış değerlerinin net bir şekilde gösterilmesini sağlar.

Çalıştırma konseptleri
Özellikler arasında bir kauçuk tuş takımı, işlev tuşları aracılığıyla kullanışlı etkileşimli menü kontrolü, navigatör ve sayısal tuş takımı bulunur. Bu özellikler, çok sayıda işlevin kolayca seçilmesine ve görüntülenmesine olanak tanır.

Adımlar ve rampalar
Periyodik çağrılar için otomatik bir program oluşturulur. Sinyalin türü, süresi ve değeri tanımlanır. Başlatma gecikmesi, tekrar sayısı ve sürekli doğrusal artan veya azalan karakteristiği ayrı ayrı programlanabilir.

Yüksek hızlı çağrı
Sinyal değerleri defalarca tekrar tekrar simülatörde kalıcı veya esnek olarak saklanır ve bir düğmeye basılarak hızlı bir şekilde geri çağrılabilir.

Sentezleyici
Sentezleyici işlevi, değişen sinyal değerleri ile süreksiz bir karakteristiğin oluşturulması için kullanılabilir. Önceden programlanmış değişen sinyal seviyeleri simülatörde görüntülenir.
Bu işlev, daha kolay test için farklı adımların, rampaların veya sentezleyici değerlerinin basit tanımına ve ardışık çağrılmasına izin verir.

Kalibrasyon ve doğrusallaştırma noktaları
Bir sensörün ölçüm özellikleri ve sapmaları biliniyorsa ve bunlar bir kalibrasyon sertifikası şeklinde mevcutsa, doğru ölçüm sonuçları elde etmek için ölçümde dikkate alınmalıdır.

Simülatör girişi, sensörün ölçüm özelliklerine yaklaşmak için ofset programlamasıyla doğrusal olarak kaydırılabilir. Bu tek noktalı kalibrasyon, ölçüm sonuçlarını iyileştirmek için en basit ve en popüler yöntemdir.

Daha yüksek ölçüm doğruluğu için çok noktalı kalibrasyon kullanılabilir. Giriş, doğrusallık hatalarını telafi etmek için gerçek sensör özelliklerine yönelik dört doğrusallaştırma noktası aracılığıyla yapılandırılır. Beş adede kadar farklı kalibrasyon veri dosyası doğrudan saklanabilir ve gerektiğinde kolayca geri çağrılabilir.



Teknik özellikler

Direnç termometresi (RTD)
RTD sinyallerinin üretimi ve ölçümü	Pt50, Pt100, Pt200, Pt500, Pt1000, Cu10, Cu50, Ni100, Ni120, Ni1000
Ω-jeneratör işlevi	0 ... 3500 Ω
Ω ölçüm fonksiyonu	0 ... 3600 Ω
Doğruluk (rdg. + Sabit)	±% 0,0012
Seçilebilir sıcaklık birimi	° C / ° F
Çok telli bağlantıların ölçümü	2/3/4



Üretimdeki işlevler
Yüksek hızlı arama değerleri	10 nokta (esnek)
Doğrusal adımlar ve rampalar	Evet
Kullanıcı tanımlı sentezleyici değerleri	10
Kullanıcı tanımlı sinyal çıkış karakteristiği	10 puan
Düzenlenebilir birimler	Evet
Ölçümdeki işlevler
Veri belleği	10000 değer
Değer tabloları ve grafik işlevi	Evet
Sensör karakteristiği için ofset programlama	Evet
Kalibrasyon veri dosyaları ve doğrusallaştırma noktaları	5 x 4 değer
Kullanıcı tanımlı ölçüm girişi karakteristiği	10 puan
Düzenlenebilir birimler	Evet
Ölçülen değer min. / maks.	Evet
Ölçülen değer tutma işlevi	Evet
Ortalama alma işlevi	Evet

 Operatör rehberliği

• Açılır pencereli menü
• PC üzerinden programlama ve kontrol

Pil beslemesi / Çalışma süresi

• Yaklaşık 40 saat

Elektrik adaptörlü aksesuar seti (isteğe bağlı)

Yazılım (isteğe bağlı)
